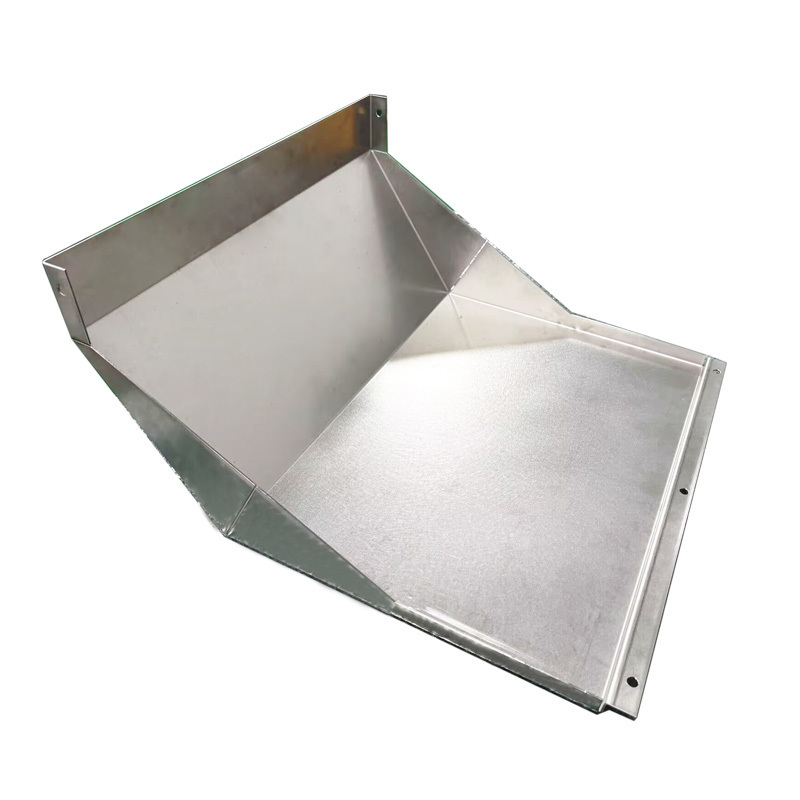

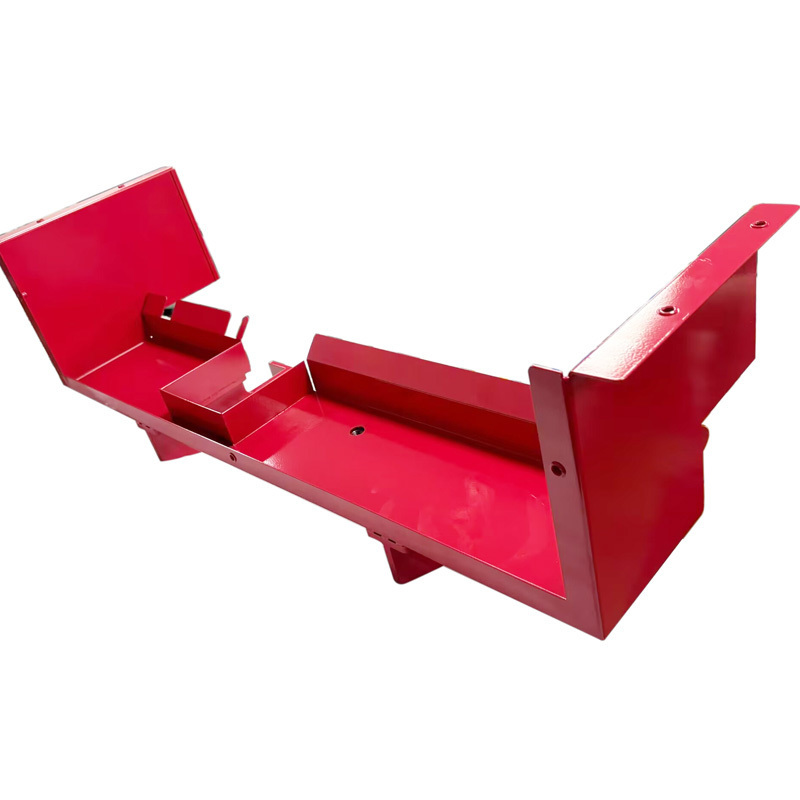

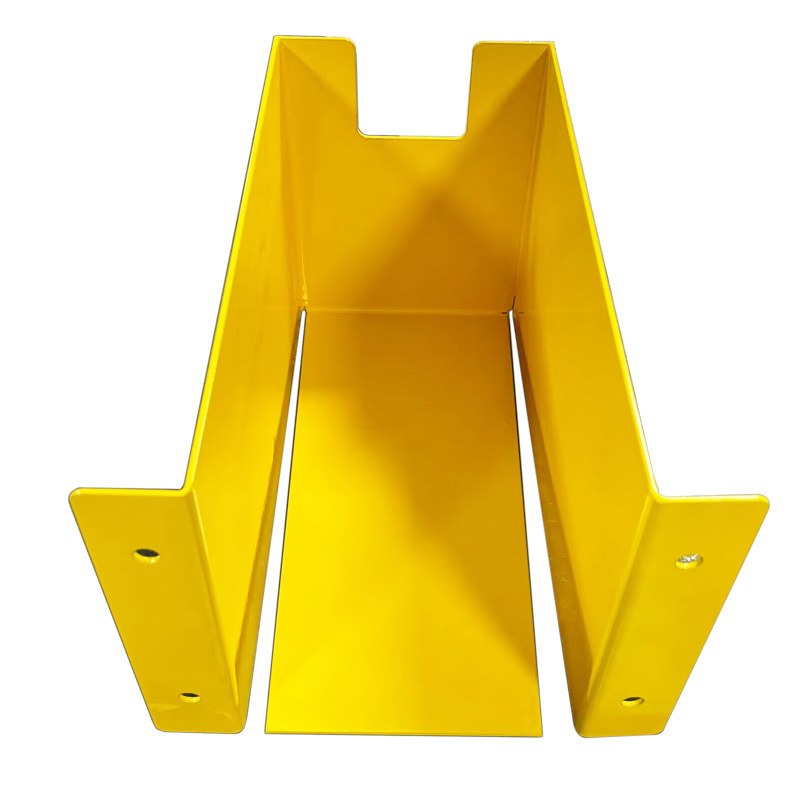

Bagian lentur logam lembaran khusus dan kompleks

Pembengkokan lembaran logam adalah salah satu aspek fabrikasi logam yang paling kritis dan menuntut secara teknis. Kemampuan untuk mengubah pola datar menjadi bentuk tiga dimensi yang presisi membedakan toko logam dasar dari produsen presisi sejati. Panduan komprehensif ini mengeksplorasi dunia bagian bengkokan lembaran logam, mengatasi tantangan pembengkokan lembaran logam yang kompleks, dan menjelaskan manfaat layanan pembengkokan lembaran logam yang disesuaikan untuk aplikasi spesifik Anda.

Pembengkokan adalah proses mendasar dalam fabrikasi lembaran logam. Ini melibatkan penerapan gaya antara dua alat, menggunakan rem tekan, untuk mengubah bentuk benda kerja logam menjadi bentuk yang diinginkan. Proses ini menggunakan alat atas (disebut punch) dan alat bawah (disebut V-die).

Pembengkokan tidak hanya meningkatkan integritas struktural suatu bagian tetapi juga mendistribusikan kembali tegangan dengan meningkatkan kekakuannya. Teknik ini membantu mencapai bentuk spesifik yang diperlukan untuk aplikasi tertentu. Misalnya, membuat profil melengkung dapat meningkatkan kemampuan suatu komponen untuk menahan jenis beban tertentu, sehingga meningkatkan kinerja dan daya tahannya.

Bagian lembaran logam biasanya dibuat dari satu lembar logam dan oleh karena itu harus memiliki ketebalan dinding yang seragam. Umumnya, material dengan ketebalan berkisar antara 0,9 mm hingga 20 mm dapat dibuat dari lembaran (<3 mm) atau pelat (≥3 mm), namun toleransi spesifiknya terutama bergantung pada persyaratan desain suku cadang.

Jari-jari tekuk minimum harus setidaknya sama dengan ketebalan lembaran untuk menghindari kerusakan atau deformasi bagian logam. Mempertahankan tikungan pada bidang dan arah yang sama menghemat waktu dan biaya dengan mencegah reposisi bagian. Selain itu, mempertahankan radius tikungan yang konsisten membuat komponen tersebut lebih hemat biaya.

Saat menekuk lembaran logam, permukaan bagian dalam tikungan sepanjang sumbu netral akan bergeser. "Faktor k", yaitu rasio posisi sumbu netral (t) terhadap ketebalan material (t), digunakan untuk menghitung kelonggaran tekukan. Menggunakan bagan faktor k dapat membantu Anda menghitung jumlah material yang dibutuhkan untuk memastikan akurasi tikungan.
